Jak podłączyć zasilacz antenowy
Podłączenie zasilacza antenowego to jedna z najczęstszych czynności, z jakimi spotykają się użytkownicy telewizji naziemnej DVB-T2. Mimo że cały proces jest stosunkowo prosty, błędy w podłączeniu kabla antenowego, separatora czy wzmacniacza potrafią skutecznie odebrać sygnał i zdezorientować nawet osoby, które już nie raz montowały antenę.
W tym poradniku pokazuję, jak podłączyć zasilacz antenowy poprawnie, jak wygląda zasilacz antenowy – schemat, gdzie podłączyć kabel antenowy, a także jak zarobić przewód, by wszystko działało jak należy. Znajdziesz tu również odpowiedź na pytanie, kiedy wybrać zasilacz antenowy z separatorem, a kiedy bez separatora.
Jeżeli szukasz pomocy w ustawieniu lub serwisie anten – sprawdź ofertę profesjonalistów: montaż anten, serwis anten, ustawianie anteny naziemnej oraz ustawianie anteny satelitarnej.
Czym jest zasilacz antenowy i kiedy jest potrzebny?
Zasilacz antenowy to niewielkie urządzenie, którego zadaniem jest dostarczenie napięcia (najczęściej 12 V) do wzmacniacza antenowego znajdującego się zazwyczaj w puszce anteny. Bez niego wzmacniacz nie działa, a sygnał może być zbyt słaby lub całkowicie zanikać.
Zasilacz jest konieczny, jeśli:
- masz antenę ze wzmacniaczem zamiast symetryzatora,
- sygnał telewizyjny w Twojej okolicy jest słaby,
- antena bez zasilania nie odbiera żadnych kanałów.
Jeżeli zastanawiasz się, gdzie podłączyć wzmacniacz antenowy – zawsze znajduje się on przy samej antenie, a zasilacz jest jego zdalnym źródłem energii.
Jak wygląda zasilacz antenowy – schemat działania
Typowy zestaw zasilacza antenowego składa się z dwóch elementów:
- Zasilacz (wtyczkowy lub modułowy) – podłączany do prądu 230 V.

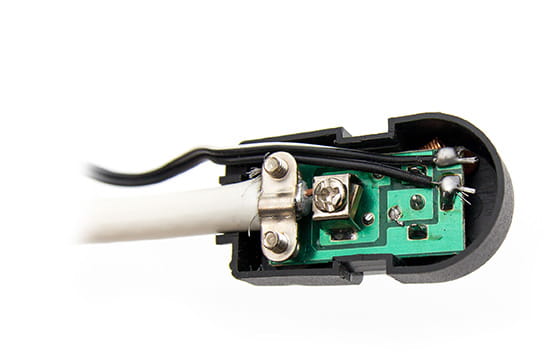

- Separator – mała wtyczka antenowa z przewodem, która przepuszcza sygnał TV do telewizora i jednocześnie przesyła napięcie do anteny.
Schemat połączenia wygląda tak:
Antena → wzmacniacz → kabel antenowy → separator → zasilacz → telewizor
Separator jest tu kluczowy – to on rozdziela funkcje, dlatego często pojawia się pytanie: zasilacz antenowy z separatorem czy bez? Odpowiedź jest prosta: w 99% przypadków z separatorem, bo inaczej zasilanie nie trafi do wzmacniacza antenowego.
Jak podłączyć zasilacz antenowy krok po kroku
Przejdźmy do najważniejszej części – podłączenie zasilacza antenowego w praktyce.
1. Przygotowanie kabla – jak zarobić przewód antenowy do zasilacza
Poprawnie zarobiony kabel to podstawa. Oto szybka instrukcja:
- zdejmij około 1,5 cm izolacji zewnętrznej,
- odsuń oplot (ekran) i folię na boki,
- pozostaw odsłonięty żyły środkową,
- załóż wtyk antenowy, dbając, aby oplot nie dotykał żyły.
To szczególnie ważne, bo zwarcie w obwodzie anteny (czyli dotyk ekranu do żyły) sprawi, że zasilacz antenowy zrobi zwarcie i nie poda napięcia.
2. Podłączenie kabla antenowego do separatora
W separatorze masz dwie końcówki:
- jedną oznaczoną jako TV – idzie do telewizora,
- drugą ANT – tu podłączasz kabel z anteny.
Wtyk od anteny wkręcasz/zakładasz do wejścia ANT. Tu często pojawia się pytanie: gdzie podłączyć kabel antenowy? – właśnie do tej części separatora.
3. Podłączenie zasilacza antenowego
Zasilacz ma osobne gniazdo, do którego wpina się separator – najczęściej mały przewód zakończony wtyczką DC.
Po prawidłowym podłączeniu wystarczy włożyć zasilacz do gniazdka. Zwykle posiada on diodę LED, dzięki której sprawdzisz, czy zasilacz antenowy działa.
4. Podłączenie do telewizora
Kabel wychodzący z separatora opisany jako TV wpinasz do wejścia antenowego telewizora lub tunera DVB‑T2.
I gotowe! Tak właśnie wygląda jak podłączyć zasilacz antenowy do telewizora w praktyce.
Montaż zasilacza antenowego – gdzie go umieścić?
Zasilacz antenowy montujemy zawsze w domu, najlepiej:
- blisko telewizora,
- w suchym miejscu,
- w miejscu łatwo dostępnym, gdyby trzeba było go wymienić.
Nigdy nie montuj zasilacza na zewnątrz! To częsty błąd początkujących.
Zasilacz antenowy z separatorem jak podłączyć – najczęstsze problemy
Jeżeli po podłączeniu nadal masz słaby sygnał lub brak sygnału TV, przyczyny mogą być następujące:
- źle zarobiony kabel,
- separator podłączony odwrotnie (TV ↔ ANT),
- uszkodzony wzmacniacz przy antenie,
- przerwany przewód antenowy,
- brak napięcia z zasilacza.
W takich przypadkach warto ponownie sprawdzić jak prawidłowo podłączyć kabel antenowy do zasilacza i czy dioda na zasilaczu świeci.
Zwrotnica antenowa – jak podłączyć zasilacz?
Jeśli w instalacji masz zwrotnicę (sumator), zasada jest podobna:
- zasilanie musi dotrzeć do anteny, do której podłączony jest wzmacniacz,
- separator musi być na linii tego toru sygnałowego.
Inaczej wzmacniacz nie ruszy.
Podsumowanie
Najważniejsze zasady:
- antena → wzmacniacz → kabel → separator → zasilacz → TV,
- zasilacz zawsze musi być z separatorem, jeśli antena ma wzmacniacz,
- poprawne podłączenie kabla antenowego to klucz do sukcesu,
- unikaj zwarć przy zarabianiu kabla,
- separator zawsze ma kierunek: ANT → od anteny, TV → do telewizora.
Jeśli mimo poprawnego montażu nadal masz problem z sygnałem, rozważ profesjonalną pomoc. Specjaliści od instalacji anten pomogą szybko zdiagnozować problem: montaż anten, serwis anten, ustawianie anteny naziemnej oraz ustawianie anteny satelitarnej.
Dzięki temu poradnikowi wiesz już, jak prawidłowo podłączyć zasilacz antenowy, jak zarobić kabel antenowy oraz gdzie podłączyć każdy element instalacji. Jeśli chcesz – mogę przygotować także wersję z grafikami lub schematem pokazowym.
